功能和用途
·連接在火災報警控制器的信號總線上。
·將火災報警控制器的火警、故障和監管等顯示信息在設定的區域進行重復顯示,
達到不在消防監控中心也能讀到上述信息內容的目的。
技術指標
24V監視電流 |
≤15mA |
環境溫度 |
-10℃~+50℃ |
24V工作電流 |
≤30mA |
環境濕度 |
≤95%RH(40℃±2℃) |
工作電壓 |
DC18V~24V |
外型尺寸 |
225×134×51(mm) |

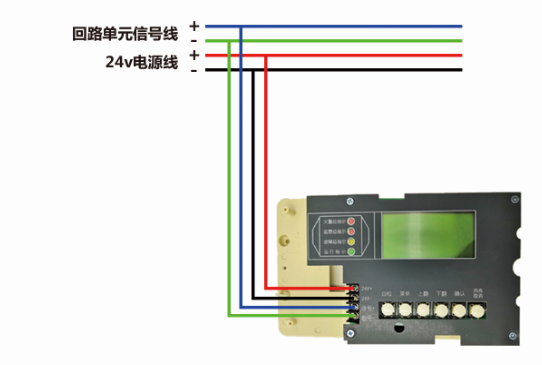

產品接線圖
注意事項
故障排除方法
·自檢故障: 24V電源線為是否按極性接線,且電壓是否在工作電壓值內;
·設備故障:測量信號線電壓是否在工作電壓值內;檢查設備編碼是否正確。

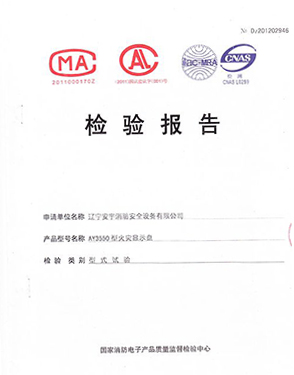

檢驗報告

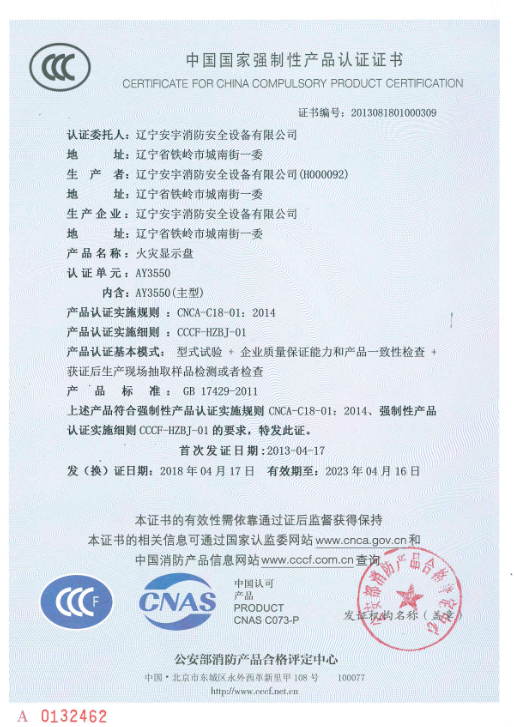

認證證書
