功能和用途
·與消防聯動控制器中的手動控制單元相連接,屬于二線制輸入輸出模塊,不需另接24V電源;具有二組有源輸出。能夠實現對外部設備的啟動、停止控制,同時能夠接收相應反饋狀態,并將設備的動作狀態傳送給消防聯動控制器。 能夠檢測模塊對外連接線的通斷狀態。該產品與本公司生產的各種型號消防聯動控制器配套使用。
技術指標
靜態電流 |
<1mA |
環境溫度 |
-10℃~+50℃ |
動作電流 |
<50mA |
環境濕度 |
≤95﹪RH(40℃±2℃) |
輸出電壓 |
DC18V~DC24V |
外形尺寸 |
85mm×85mm×38mm |

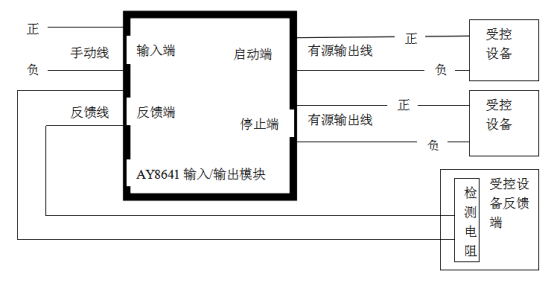

產品接線圖
注意事項
1. 模塊輸出是有源電壓輸出給繼電器供電,不能當做觸點做串行開關;
2. 與手動控制單元的輸出線連接為有極性連接,正負線必須與模塊相對應的端子相連接,否則不能正常工作;
3. 終端電阻必須按要求進行連接,否則模塊將不能監視外部連接線的通斷狀態,并且會報故障。
請注意不要將模塊所有連接線接入交流控制回路,以防強交流干擾信號損壞模塊或控制設備。

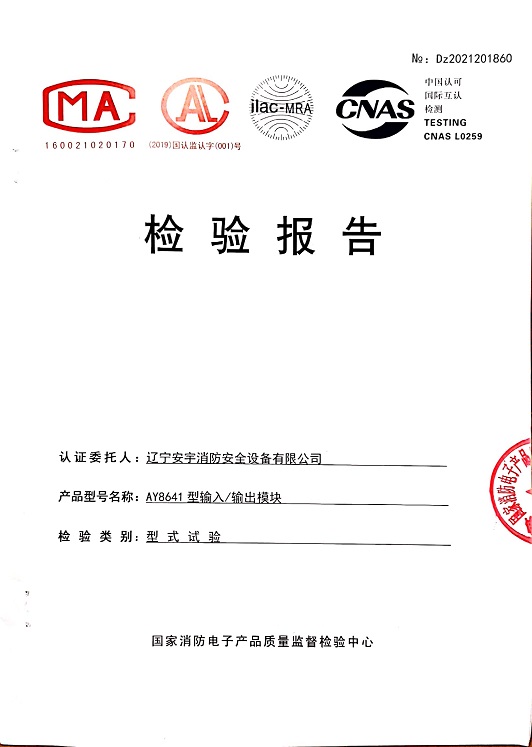

檢驗報告

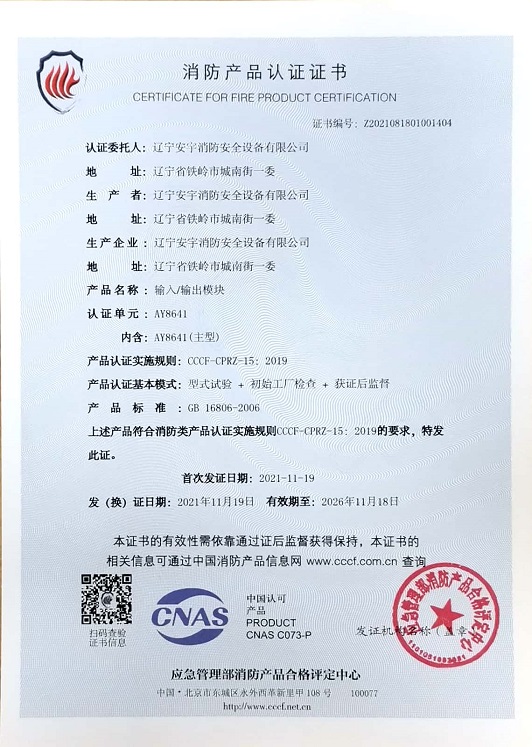

認證證書
